同心圆式 管式 蜂窝式电捕焦油器

电捕焦油器
一、同心圆式 管式 蜂窝式电捕焦油器使用范围
电捕焦油器主要用于塑料颗粒、沥青搅拌站、化肥、焦化、城市煤气、冶金、建材、陶瓷等行业的气体净化,用以回收水煤气、焦炉气中的焦油,同时去除其中的粉尘、水雾等杂质。达到物料回收和气体净化双重效果,对保正工艺流程中后工段设备的正常稳定运行也起着至关重要的作用。

二、同心圆式 管式 蜂窝式电捕焦油器结构组成

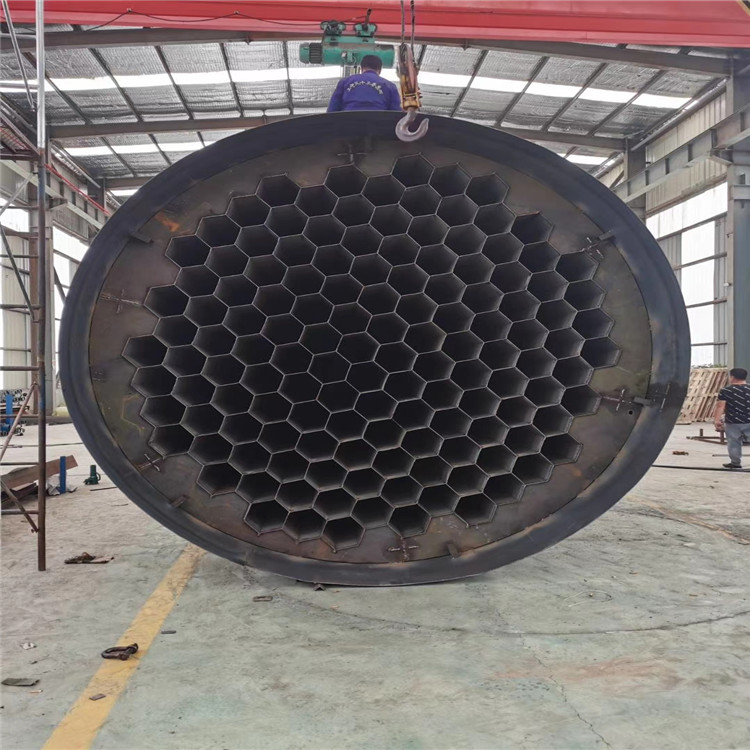

本产品电捕焦油器主要两大部分组成,由捕焦本体(机械塔体)、高压直流电源,前者结构由蜂窝状沉淀极系统、放电极(电晕线)绝缘箱组成,后者选用GGAj系列恒流型高压直流电源控制供电和输电等设备组成。
三、同心圆式 管式 蜂窝式电捕焦油器工作原理
高压直流电源产生的负高压,接入电晕极(阴极),它与沉淀极(阳极)之间产生电场,电场强度抄过一顶及限后在阴阳两极间即产生电晕放电。此时流经电场区的气体发生电离,产生大量的离子和电子。周围可听见强烈的电磁风声并可见紫兰色电晕。通过电场的煤气中的焦油、粉尘、水雾等粒子与离子或电子结合而荷电,在电场力的作用下向两极运动。由于电子质量小,运动速度快,空间分布广,所以主要是荷负电的粒子向沉淀极运动。到达沉淀极板中和后,依靠残存的静电引力和分子间凝聚力首先吸附于沉淀极,而后靠自身重力沿极板下落,通过焦油出口排出。

三、清源环保电捕焦油器安装说明:

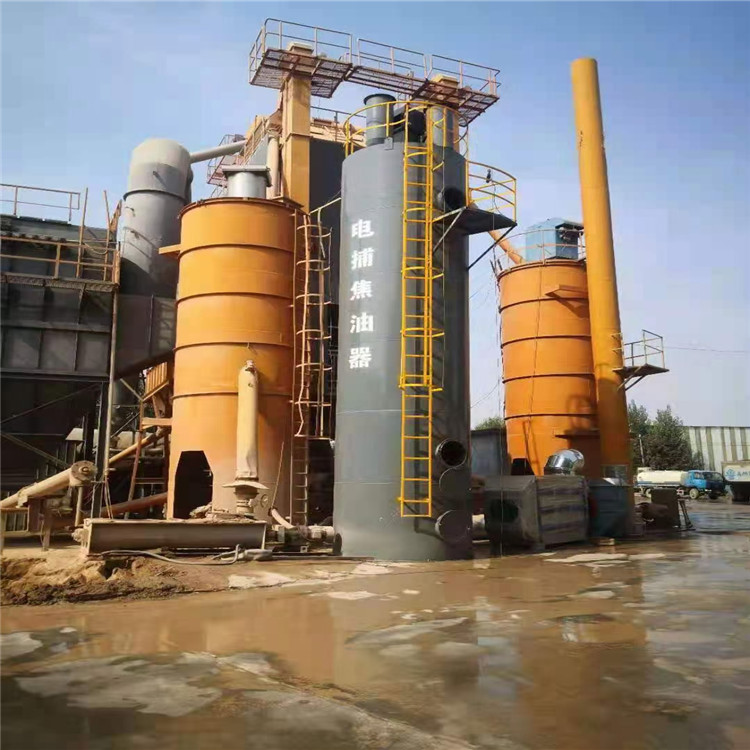

1、安装位置视工艺状况而定,可能情况下,本设备可以并联使用,如有更高净化要求,也可以多台串联使用。
2、安装前需按图纸需要制作本体基础,本体安装以沉淀极为基准,其垂直偏差要求≤1‰,校正后焊接牢固或锁紧地脚螺栓。施工检修用爬梯、护栏、平台由用户按随机图纸或有关标准自行制作焊接。
3、为维修方便,不影响正常生产,建议加设旁通管道(复线)或并联使用。
4、绝缘子和进线套管应清洁干燥,进线套管所有密封垫均应压紧至变形,套管压紧螺栓在上下吊架及电晕线安装完毕后对称拧紧,绝缘箱内不得有灰尘、油污、水分等杂质。
5、上吊架的底部距沉淀极300mm,偏差不大于10 mm,下吊架距沉淀极距离不小于300mm。
6、电晕级应沉淀极正中,偏差小于5mm。
7、上下吊架拉杆安装偏差不大于10mm。
8、关闭上下人孔及各种阀门,电捕下液槽注水。以35KPa(3500mmH2o)表压空气(或等压蒸汽)进行整体严密性试验,试验时缓慢升压,达到压力后,停止给气,试验2小时(蒸汽试压30分钟),允许每小时泄漏率1%。

清源环保电捕焦油器电气安装
1、外观检查。检查运输过程中有无机械性损伤,各种零件是否松动,高压发生器有无渗油。松动器件要拧紧,损伤器件应予更换。
2、按图连好恒流源控制柜、高压发生器各种连线,并仔细检查,确保接线正确并合乎规范。
3、控制柜、高压发生器、高压电缆外屏蔽及本体均应可靠接地,接地应有专用接地极,不得用管道代替。
4、控制柜户内使用,要求环境清洁,通风良好,无严重化学腐蚀和易燃气体。前后距墙壁距离不低于1米。
